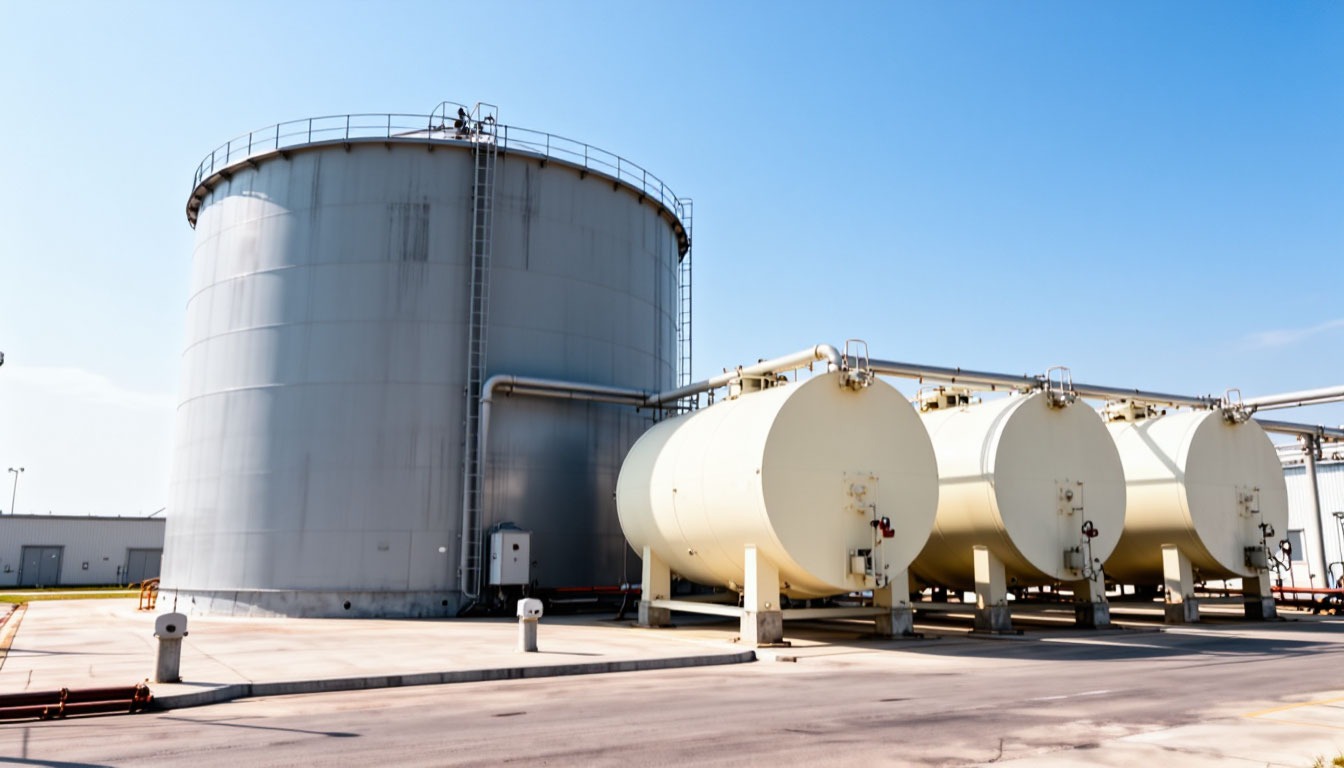

Требования к резервуарам для хранения нефтепродуктов

1. Нормативная база: по каким документам работает промбезопасность

Хранение нефтепродуктов относится к категории опасных производственных объектов, поэтому требования к резервуарам жестко регламентированы на федеральном уровне и уровне Таможенного союза. Ключевая особенность российской нормативной системы в том, что помимо строительных ГОСТов, инженер обязан руководствоваться специальными Федеральными нормами и правилами (ФНП), нарушение которых влечет административную ответственность вне зависимости от того, привело ли оно к аварии или нет. Рассмотрим перечень основных регламентирующих документов.

• ФНП «Правила промышленной безопасности складов нефти и нефтепродуктов» (утверждены Приказом Ростехнадзора от 15.12.2020 № 529, с изменениями от 26.11.2024).
  Базовый документ для любого объекта хранения. Регулирует минимальные противопожарные разрывы между резервуарами, устройство обвалования, оснащение системами пенного пожаротушения, а также сроки проведения технического диагностирования и экспертизы промышленной безопасности. Именно на этот документ в первую очередь ссылается инспектор Ростехнадзора при проверке.

• ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
  Стандарт для изготовления и монтажа РВС. Определяет марки стали (включая обязательное применение хладостойкой 09Г2С), расчет толщины стенки, допуски на отклонение образующих, а также требования к испытаниям сварных швов физическими методами контроля (УЗК или радиография).

• ГОСТ Р 52910-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Технические условия».
  Часто путают с ГОСТ 31385, но это разные документы. Данный стандарт распространяется на резервуары объемом от 100 до 50 000 м³ и содержит конкретные цифры по величине выступа сварного шва на днище и уторном узле, критически важные для предотвращения коррозии.

• Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
  Документ о подтверждении соответствия. Требует обязательной сертификации или декларирования резервуарного оборудования перед вводом в эксплуатацию. Устанавливает, что все комплектующие (дыхательные клапаны, уровнемеры, сигнализаторы) должны иметь паспорта и быть допущены к применению на ОПО.

• СП 155.13130.2014 «Склады нефти и нефтепродуктов. Требования пожарной безопасности».
  Свод правил МЧС. Вводит дифференцированные требования к категориям складов (I, II, III классы). Именно здесь содержатся таблицы по определению высоты обвалования (не менее 0,8 м) и объему каре (равному объему наибольшего резервуара в группе плюс объем воды на ливневые осадки).

Таким образом, работа с резервуаром — это всегда параллельное соблюдение сразу нескольких сводов правил. Игнорирование хотя бы одного из перечисленных документов (например, установка емкости с отступлением от СП 155 по обвалованию) при плановой проверке Ростехнадзора автоматически классифицируется как нарушение требований промышленной безопасности. Далее рассмотрим, как классифицируются сами резервуары, ведь от класса опасности хранимого продукта напрямую зависит объем предъявляемых к конструкции требований.

2. Классификация резервуаров

Конструкция и набор обязательного оборудования для емкости хранения нефтепродуктов определяются не пожеланиями заказчика, а четкой классификацией, закрепленной в отраслевых стандартах. Ошибка в выборе типа резервуара (например, использование атмосферного резервуара без понтона для хранения бензина) приводит к потерям от испарения до 2% от объема продукта в месяц и создает взрывопожароопасную концентрацию паров в зоне дыхательной арматуры. Чтобы систематизировать многообразие требований, резервуары разделяют по нескольким ключевым признакам, каждый из которых напрямую влияет на перечень мероприятий по промышленной безопасности. В таблице ниже представлена сводная классификация с указанием решающего фактора безопасности.

*Важно: Классификация по ГОСТ 31385-2016 также включает разделение РВС по классу опасности (I — объемом более 10 000 м³, особо опасные; IV — до 1000 м³), что влияет на периодичность частичного и полного технического диагностирования (для I класса — каждые 4 года, для IV класса — каждые 8 лет).*

Данная классификация служит отправной точкой для проектирования и экспертизы промышленной безопасности. Игнорирование различий в требованиях для ЛВЖ и ГЖ, например, использование резервуара без понтона на бензиновой группе, приводит к предписанию о приостановке эксплуатации объекта уже при первой плановой проверке. Особую нишу в этой системе занимают резервуары автозаправочных станций (АЗС), требования к которым ужесточены дополнительными нормативами ввиду их расположения в черте населенных пунктов и близости к людям. Рассмотрим их подробнее.

3. Специальные требования к резервуарам на АЗС

Резервуары автозаправочных станций находятся в особой группе риска из-за размещения вблизи жилой застройки и постоянного движения автотранспорта. К ним предъявляются более строгие требования по герметичности, контролю утечек и взрывозащите, чем к аналогичным емкостям на удаленных нефтебазах. Основным документом здесь выступает ГОСТ Р 52910-2008 «Резервуары горизонтальные стальные для нефтепродуктов АЗС», а также раздел VII ФНП № 529, посвященный объектам нефтепродуктообеспечения в населенных пунктах. Ниже перечислены ключевые требования, без соблюдения которых эксплуатация АЗС запрещена.

• Обязательная двустенная конструкция. С 2024 года все вновь устанавливаемые резервуары на АЗС должны быть двустенными (основная емкость + внешний кожух). Пространство между стенками заполняется либо инертным газом (азотом) с датчиком падения давления, либо жидкостью с поплавковым сигнализатором. Это позволяет обнаружить разгерметизацию любой из стенок на ранней стадии, исключая попадание топлива в грунт.

• Автоматическая система измерения уровня (АСУ) с сигнализацией перелива. Каждый резервуар АЗС обязан оснащаться уровнемером, подающим предупредительный сигнал при заполнении 90% объема и аварийный (блокирующий слив) при достижении 95%. В большинстве регионов требуется интеграция этой системы с пультом оператора и передача данных в систему телеметрии.

• Герметичный приямок для арматуры (отсек задвижек). Вся запорная, регулирующая арматура и насосное оборудование должны располагаться в специальном герметичном колодце (приямке), изолированном от основной емкости. Это требование направлено на предотвращение распространения пролива в случае разрушения фланцевого соединения или сальника задвижки. Приямок должен иметь гидроизоляцию и оборудоваться датчиком наличия жидкости.

• Защита от статического электричества и молниезащита. Резервуары АЗС заземляются на единый контур с сопротивлением растеканию тока не более 4 Ом. Все фланцевые соединения трубопроводов шунтируются медными перемычками. В отличие от нефтебаз, на АЗС категорически запрещена эксплуатация резервуаров с оголенными участками окрайки днища — каждая емкость в обязательном порядке оснащается огнепреградителем на дыхательном трубопроводе, выведенном на высоту не менее 2,5 м от уровня земли.

• Периодичность зачистки и градуировки. Согласно Правилам технической эксплуатации АЗС (ПТЭ), зачистка резервуара от подтоварной воды и донных отложений (шлама) должна проводиться не реже одного раза в 2 года. При каждой зачистке выполняется контрольная нивелировка днища и калибровка измерительного оборудования. Любое отклонение геометрии корпуса более чем на 0,5% от диаметра является основанием для внеочередного технического диагностирования.

Статистика аварийности показывает, что именно отсутствие герметичного приямка или неисправность датчика 90%-го уровня являются наиболее частыми причинами разливов топлива на территории станции, влекущими за собой административное приостановление деятельности на срок до 90 суток (ст. 9.1 КоАП РФ).

4. Ключевые требования к устройству РВС

Вертикальный стальной резервуар (РВС) — это сложное инженерное сооружение, надёжность которого закладывается на этапе проектирования и монтажа. Если ошибки в эксплуатации можно исправить, то конструктивные дефекты основания или неправильный выбор материалов стенки приводят к необратимым последствиям: от неравномерной осадки и разрыва уторного шва до полного разрушения конструкции. Давайте рассмотрим два критически важных узла РВС: основание с днищем и систему дыхательной арматуры. Именно к ним инспекторы Ростехнадзора предъявляют наибольшее количество замечаний при первичном вводе объекта в эксплуатацию.

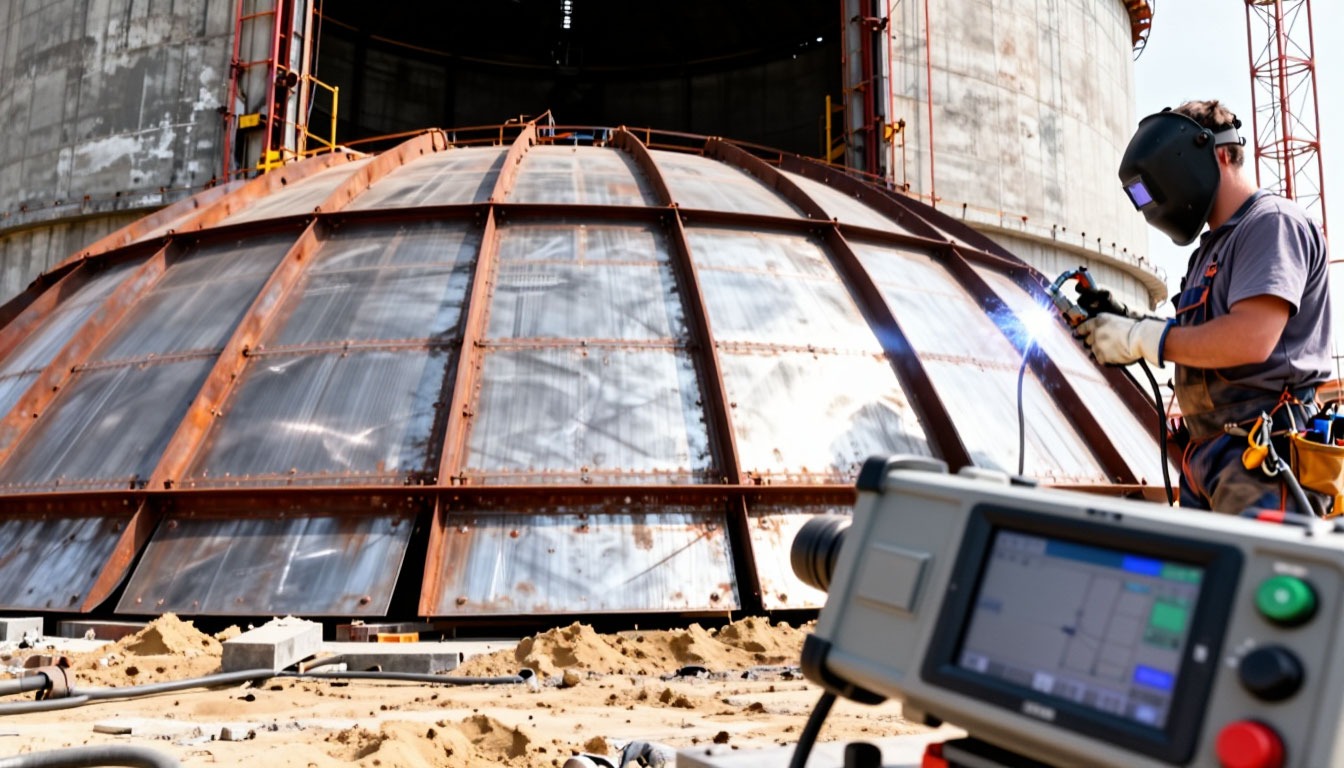

4.1. Требования к днищу и основанию

Днище резервуара работает в наиболее агрессивных условиях. Снизу — контакт с грунтовыми водами и электрохимическая коррозия. Сверху — воздействие подтоварной воды и механических примесей. Поэтому при устройстве основания и монтаже днища руководствуются следующими обязательными требованиями:

• Уклон днища к приёмо-раздаточному патрубку (хлопушке). Проектом должен быть предусмотрен уклон не менее 1:100 в сторону узла забора продукта. Это обеспечивает полный слив подтоварной воды и остатков нефтепродукта при опорожнении, предотвращая образование застойных зон и развитие язвенной коррозии.

• Гидроизоляционный слой и песчаная подушка. Основание под РВС представляет собой песчаную подушку толщиной не менее 200 мм (для резервуаров объёмом до 5000 м³) и гидроизоляционный слой из битумно-полимерной мастики или рулонного материала. Поверх гидроизоляции укладывается слой песка, обработанного антисептиком (например, каменноугольным лаком), чтобы исключить прилипание металла днища к основанию и обеспечить свободное скольжение при температурных расширениях.

• Конструкция окрайки и толщина листов. По ГОСТ 31385-2016 днище состоит из центральной части (толщина от 5 до 10 мм) и утолщённой окрайки (периферийного кольца) толщиной от 8 до 16 мм в зависимости от объёма резервуара и класса стали. Сварные швы окрайки должны быть выполнены встык с полным проваром и проконтролированы физическими методами (ультразвуковая дефектоскопия или радиография) в объёме 100%.

• Контроль герметичности сварных швов днища. Перед засыпкой песчаной подушки и нанесением антикоррозионного покрытия все швы центральной части и окрайки подвергаются вакуум-контролю. Испытание проводится при разрежении 0,05 МПа: на сварной шов наносится пенообразующий состав, и при появлении пузырьков шов признаётся негерметичным и подлежит исправлению.

• Антикоррозионная защита внешней стороны днища. Обязательно нанесение битумно-резинового или эпоксидного покрытия толщиной не менее 1,5 мм по всей площади соприкосновения с основанием. Для повышения надёжности в проектах последних лет предусматривается устройство системы катодной защиты с установкой анодных заземлителей по периметру резервуара (требование актуально для резервуаров объёмом от 10 000 м³ и более).

4.2. Требования к оборудованию (арматура безопасности)

Дыхательная и предохранительная арматура — это «лёгкие» резервуара и требования к ним должны выполняться в полной мере. Неправильный подбор пропускной способности клапанов приводит либо к смятию корпуса при откачке продукта (вакуум), либо к разрыву сварных швов крыши при наливе или нагреве солнечными лучами.

Отсутствие хотя бы одного из перечисленных элементов, например огнепреградителя на резервуаре с бензином, автоматически переводит объект в категорию не соответствующих требованиям технического регламента и влечёт административную приостановку эксплуатации.

5. Требования к эксплуатации и зачистке резервуаров

Ввод резервуара в эксплуатацию — это только начало его жизненного цикла. Основные риски аварийности и потерь продукта реализуются именно на стадии повседневной работы. Согласно статистике отказов РВС, до 40% всех инцидентов связаны с коррозионным износом внутренней поверхности, который можно было своевременно выявить при плановом осмотре, и ещё 15% — с отказами систем молниезащиты в грозовой период. Ниже рассмотрим регламентные сроки контроля технического состояния и обязательные мероприятия по заземлению.

5.1. Периодичность осмотров и испытаний

Для обеспечения промышленной безопасности и продления срока службы резервуара установлена чёткая система профилактических мероприятий. Нарушение сроков их проведения является прямым основанием для привлечения к административной ответственности.

• Ежесменный (ежедневный) визуальный осмотр.
  Проводится оперативным персоналом без вывода резервуара из работы. Включает проверку:
  – уровня подтоварной воды (путём отбора проб через замерный люк, предельно допустимая высота слоя воды — не более 25 мм для ЛВЖ и 50 мм для мазута);
  – герметичности фланцевых соединений и сальников задвижек;
  – отсутствия подтеканий по периметру днища и в обваловании;
  – целостности огнепреградительных кассет (визуально, без разборки).

• Частичное техническое освидетельствование.
  Проводится комиссией предприятия с привлечением специализированной организации не реже одного раза в 5 лет (для резервуаров I и II классов опасности — раз в 4 года). Включает:
  – наружный и внутренний осмотр с выходом на крышу и внутрь (при необходимости);

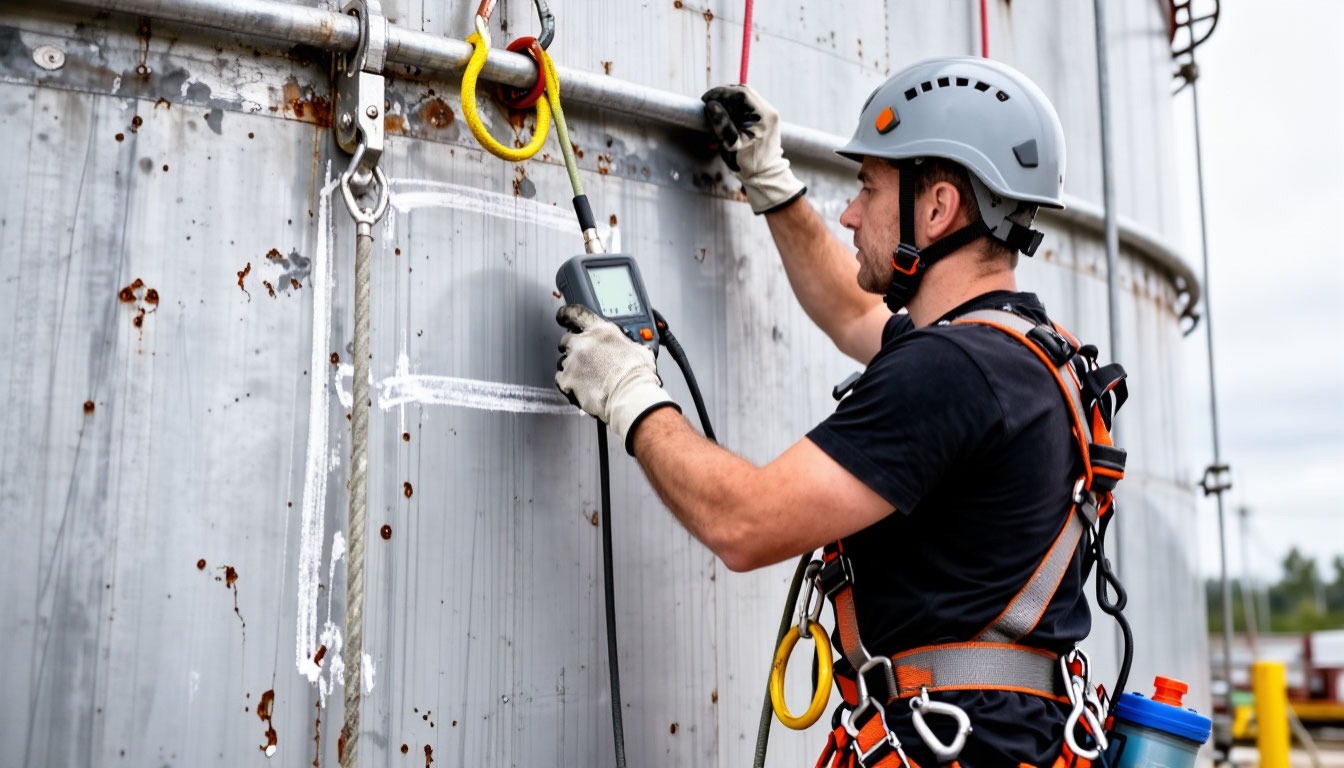

  – ультразвуковую толщинометрию стенок, днища и несущих конструкций крыши;
  – проверку состояния антикоррозионного покрытия;
  – нивелировку днища и определение осадки основания. По результатам составляется акт с заключением о возможности дальнейшей эксплуатации.

• Полное техническое диагностирование (экспертиза промышленной безопасности).
  Выполняется с выводом резервуара из эксплуатации, дегазацией и зачисткой. Периодичность:
  – для резервуаров объёмом более 10 000 м³ — каждые 8 лет;
  – для резервуаров объёмом от 1000 до 10 000 м³ — каждые 10 лет;
  – для резервуаров объёмом менее 1000 м³ — каждые 12 лет.
  В ходе диагностирования проводится 100% контроль сварных швов, определение механических свойств металла, расчёт остаточного ресурса.

• Гидравлические испытания.
  Проводятся после монтажа, капитального ремонта или реконструкции. Резервуар заполняется водой до проектного уровня с выдержкой 24 часа для РВС объёмом до 10 000 м³ и 72 часа для резервуаров большего объёма. Контролируется отсутствие течей, деформаций и осадка основания (допустимая неравномерность — не более 50 мм на 100 м периметра).

• Зачистка резервуара.
  Обязательная процедура, предшествующая внутреннему осмотру или ремонту. Согласно ПТЭР, зачистка от остатков нефтепродукта и пирофорных отложений проводится:
  – планово — не реже одного раза в 2 года (для АЗС) или при смене вида хранимого продукта;
  – внепланово — при обнаружении слоя подтоварной воды выше допустимого, при подготовке к диагностированию или ремонту. После зачистки проводится анализ газовоздушной среды на содержание паров углеводородов (ПДК не должна превышать 300 мг/м³ для допуска персонала).

5.2. Требования к молниезащите и заземлению

Резервуары с нефтепродуктами относятся к объектам II категории молниезащиты, что требует комплексного подхода к отводу тока молнии и выравниванию потенциалов.

• Заземляющий контур.
  Каждый резервуар должен быть подключён к единому заземляющему устройству. Сопротивление растеканию тока для резервуаров с ЛВЖ не должно превышать 4 Ом в любое время года (проверка проводится дважды в год: перед началом грозового сезона и после его окончания). Для резервуаров объёмом более 1000 м³ требуется установка не менее двух заземлителей, расположенных по периметру.

• Молниеприёмники.
  Для защиты от прямого удара молнии на крыше РВС устанавливаются стержневые молниеприёмники высотой, рассчитанной по методике РД 34.21.122-87. Для резервуаров с понтоном или плавающей крышей обязательно применение токоотводов скользящего типа, обеспечивающих непрерывный контакт при вертикальных перемещениях.

• Защита от статического электричества.
  Все металлические элементы резервуара (лестницы, площадки обслуживания, трубопроводы) должны быть электрически соединены между собой. Фланцевые соединения трубопроводов шунтируются медными перемычками сечением не менее 16 мм². При наливе нефтепродуктов скорость потока в трубопроводе ограничивается до 1,2 м/с до момента погружения наконечника шланга под уровень жидкости.

• Окраска наружной поверхности.
  Хотя это косвенно относится к молниезащите, светоотражающее покрытие (белая или серебристая эмаль) снижает нагрев корпуса и уменьшает испарение, а также предотвращает коррозионное растрескивание. Периодичность возобновления лакокрасочного покрытия — не реже одного раза в 5 лет для стенки и раз в 3 года для крыши.

Пренебрежение этими требованиями, особенно в части диагностирования и зачистки, рано или поздно приводит к отказу оборудования, а при проверке Ростехнадзора — к серьёзным санкциям.

6. Штрафы за несоблюдение требований к хранению нефтепродуктов

Требования к резервуарам — это обязательные предписания, подкреплённые серьёзной административной и материальной ответственностью. Надзирающие органы (Ростехнадзор, МЧС, Росприроднадзор) проводят проверки на предмет соответствия ФНП № 529, техническим регламентам и природоохранному законодательству.

Важно понимать, что штрафные санкции — лишь верхушка айсберга: в случае аварии с разливом нефтепродуктов к ним добавляются иски о возмещении вреда почвам и водным объектам, размер которых кратно превышает суммы административных наказаний. Рассмотрим свод основных статей и размеров ответственности.

• Нарушение требований промышленной безопасности (ст. 9.1 КоАП РФ).
  Это базовая статья для владельцев складов ГСМ и АЗС. Наказание за отсутствие экспертизы промышленной безопасности, эксплуатацию без зарегистрированного паспорта ОПО или с неисправной арматурой:
  – на должностных лиц — штраф от 30 000 до 50 000 рублей либо дисквалификация на срок от 6 месяцев до 1 года;
  – на юридических лиц — штраф от 300 000 до 500 000 рублей либо административное приостановление деятельности на срок до 90 суток.
  Важно: Повторное нарушение, повлекшее причинение тяжкого вреда здоровью или крупный ущерб (свыше 1 млн руб.), переквалифицируется в уголовную статью 217 УК РФ.

• Нарушение требований пожарной безопасности (ст. 20.4 КоАП РФ).
  Касается несоответствия обвалования, отсутствия или неисправности систем пенного пожаротушения, огнепреградителей и заземления. Размеры штрафов по части 1:
  – на граждан — от 5 000 до 15 000 рублей;
  – на должностных лиц — от 20 000 до 30 000 рублей;
  – на ИП — от 40 000 до 60 000 рублей;
  – на юридических лиц — от 300 000 до 400 000 рублей.
  Если нарушение совершено в условиях особого противопожарного режима, суммы удваиваются.

• Несоблюдение экологических требований (ст. 8.1 КоАП РФ) и порча земель (ст. 8.6 КоАП РФ).
  Применяется при отсутствии гидроизоляции площадки, утечках топлива или несанкционированном сливе подтоварной воды на рельеф. Штрафы для юридических лиц достигают от 100 000 до 250 000 рублей по ст. 8.1 и от 40 000 до 80 000 рублей по ст. 8.6. Однако реальная финансовая нагрузка возникает при предъявлении иска о возмещении вреда почвам, рассчитанного по Методике исчисления размера вреда, утверждённой Приказом Минприроды № 238.

• Расчёт вреда окружающей среде при разливе нефтепродуктов (Методика № 238).
  Это не штраф в чистом виде, а гражданско-правовая ответственность. При проливе 1 м³ дизельного топлива на почву стоимость ущерба рассчитывается по формуле: масса нефтепродукта × такса (от 500 до 1500 руб./тонна) × повышающие коэффициенты (до 5 за региональные особенности). В среднем 1 тонна разлитого бензина обходится нарушителю в сумму от 3 до 10 миллионов рублей в зависимости от категории земель. Для сравнения: утечка через микротрещину в днище объёмом всего 100 литров в месяц за год эксплуатации может привести к иску на десятки миллионов рублей.

• Ответственность за отсутствие лицензии на эксплуатацию взрывопожароопасных объектов (ст. 14.1 КоАП РФ).
  Если резервуарный парк подпадает под критерии ОПО III или IV класса опасности и эксплуатируется без лицензии Ростехнадзора, штраф для юридических лиц составит от 40 000 до 50 000 рублей с конфискацией продукции. Однако судебная практика показывает, что чаще применяется приостановление деятельности до получения лицензии.

Таким образом, экономия на своевременной зачистке, диагностировании или установке сертифицированной арматуры оборачивается многократными убытками при первой же проверке или, что хуже, аварии. Штрафы КоАП — это фиксированные суммы, в то время как экологический ущерб и простой предприятия из-за административной приостановки могут достигать десятков миллионов рублей. Соблюдение требований, описанных в предыдущих разделах, — это прямая финансовая защита бизнеса.

7. Заключение

Соблюдение требований к устройству и эксплуатации резервуаров — от уклона днища и сопротивления заземления до графика зачистки и толщинометрии — напрямую определяет не только безопасность объекта, но и его экономическую эффективность. Каждый пункт ФНП № 529 и ГОСТ 31385-2016 направлен на предотвращение потерь продукта, коррозионного износа и аварийных ситуаций, а их игнорирование неизбежно оборачивается штрафами, приостановкой деятельности или многомиллионными исками за вред окружающей среде. Поэтому ответственный подход к хранению нефтепродуктов — это базовая инвестиция в стабильность бизнеса.

Выбор партнёра, который разделяет эти принципы, не менее важен. Компания «Авалон» обеспечивает соответствие собственных резервуарных парков в соответствии с актуальными нормативами, проводит регулярное техническое диагностирование и оснащает ёмкости автоматизированными системами учёта. Это гарантирует клиентам получение качественного топлива с сохранением всех эксплуатационных характеристик и минимизацией рисков, связанных с хранением и транспортировкой нефтепродуктов.

Если у вас остались вопросы по подбору оборудования или экспертизе промышленной безопасности? Задайте их в комментариях — наши специалисты готовы помочь.
